丰田老汉兰达大灯总成功能及调光说明
发布时间：2014-05-11
适用车型：09’丰田汉兰达

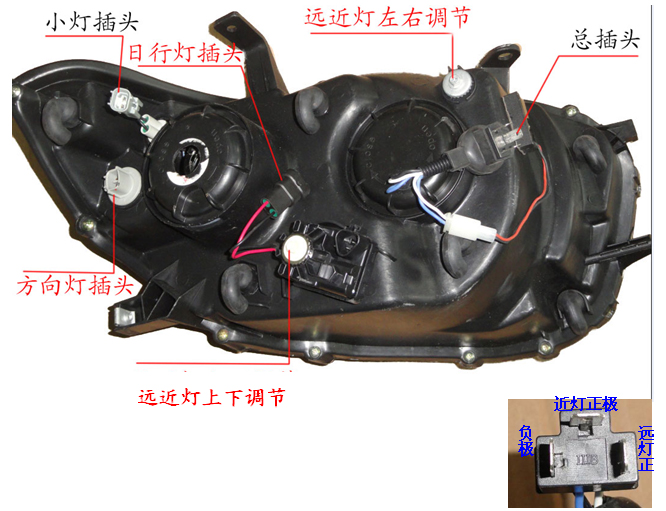

1.小灯：端子不能插歪。
2.方向灯：端子不能插歪。
3.日行灯插头：红线正极，黑线负极，注意正负不能接反；红黑线
从底座穿出的橡皮塞不能脱落。
4.远近灯插头：点灯测试时正负极不能接反线，蓝白线从底座穿出的
橡皮塞不能脱落。
5.单向导通器：点亮远灯后，假如近光灯不亮，检查单转接处线路是否接反或坏掉，白线对红线，蓝线对黑线。
汉兰达 大灯总成安装及日行灯接线说明
适用车型： 09’丰田 汉兰达 （无日行灯版不用接此大线）
第一步：将车停放于平整干净的平地，拉起手刹熄灭引擎，打开引擎盖；

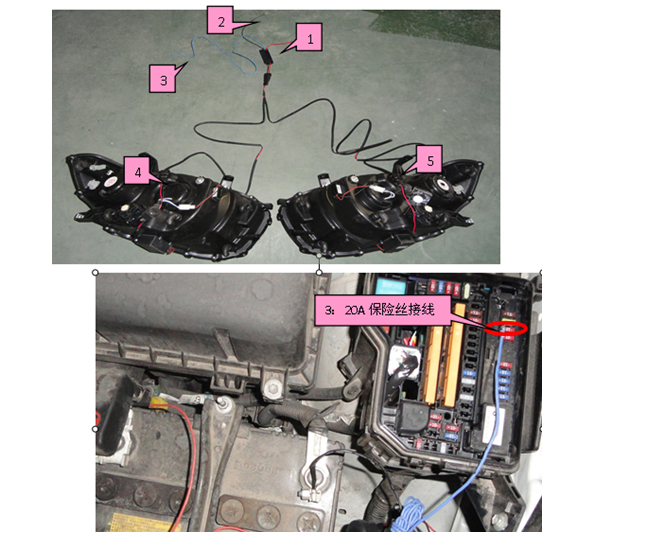

第二步：换掉原车上的大灯总成，将我司配的大线一端其中两线（有U形端子）分别与原车电瓶的正极（红线）和负极对接（黑线）（如附图1、2），另一条黑线(无U形端子）接在继电器上（图3），另外一端与我司的大灯总成的日行灯插头对接（如附图4与5）；
第三步：再对接上其它所有功能的插头，测试所有功能是否正常；
第四步：锁紧我司的大灯总成，调整总成上的合车螺丝高度，把大灯总成与板金的间隙调整至最佳位置，再将保险杠装回原车上，锁紧所有的螺丝，测试所有功能是否正常；
第五步：按照调光说明图片把光形调至合理位置，将我司的大线放置合理后用束线带捆扎，再盖上引擎盖安装完成。
注：日行灯（大亮）在关闭引擎后45秒左右熄灯都属于正常。
