丰田锐志大灯总成功能及调光说明
发布时间：2014-05-11
适用车型：10’丰田锐志

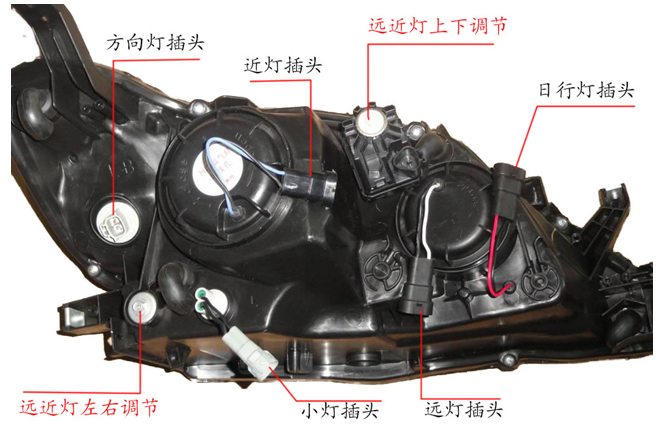

1.方向灯：端子不能插歪。
2.小灯：端子不能插歪。
3.近灯插头：蓝线正极，黑线负极，注意正负不能接反；蓝黑线从底座穿出的橡皮塞不能脱落。
4.远灯插头：白线正极，黑线负极，注意正负不能接反；白黑线从底座穿出的橡皮塞不能脱落。
5.日行灯插头：红线正极，黑线负极，注意正负不能接反；红黑线从底座穿出的橡皮塞不能脱落。
丰田 锐志大灯总成安装及日行灯接线说明
适用车型：10’丰田新锐志 ：
第一步：将车停放于平整干净的平地，拉起手刹熄灭引擎，准备拆卸保险杠的工具；
第二步：将我司的总成纸箱打开，取出两头固定的白色块状EPE，准备放置保险杠用；
第三步：仔细小心拆下前保险杠（注意拔掉雾灯接头），将保险杠正面朝下放置于白色的EPE上；

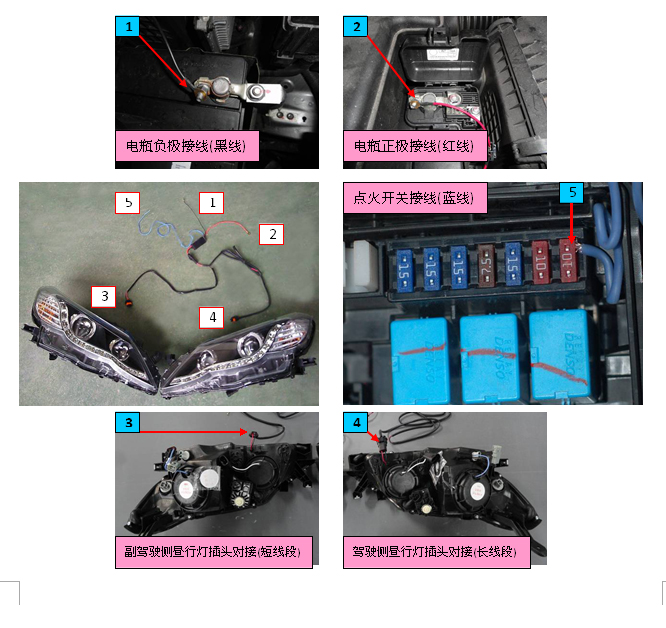

第四步：换掉原车上的大灯总成，将我司配的电瓶线（红线、黑线、蓝线）与车体电瓶和点火保险丝接上，注意要用螺帽锁紧（如附图1、2与5），另外一端与我司的大灯总成对接（如附图3与4），注意长线段接驾驶侧；
第五步：对接上其它所有功能的插头，测试所有功能是否正常，如遇原车是HID版需在近光插头接上
我司专配的高配转接线；
第六步：锁紧我司的大灯总成，放置好我司的电瓶线，将保险杠装回原车上，锁回所有的螺丝；
第七步：将电瓶线路放置合理后用束线带捆扎后盖上引擎盖即可。
