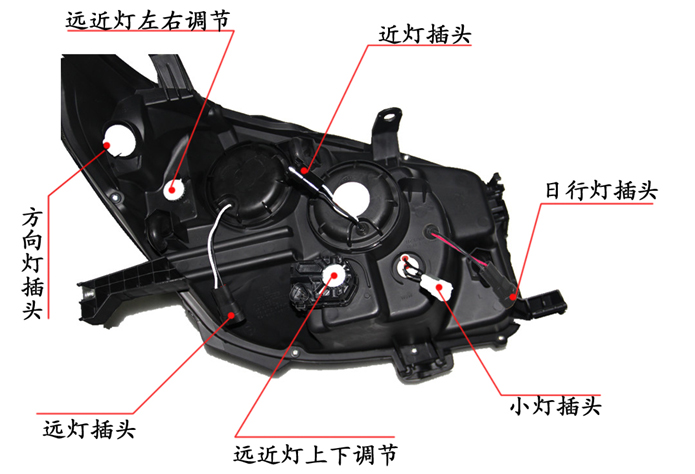

丰田霸道大灯总成功能及调光说明
发布时间：2014-05-11
适用车型：10’丰田 霸道
霸道大灯总成安装及日行灯接线说明
适用车型：丰田 霸道（小亮无日行灯功能的不用接此大线）
第一步：将车停放于平整干净的平地，拉起手刹熄灭引擎，仔细小心拆下前保险杠（注意拔掉雾灯接头），。

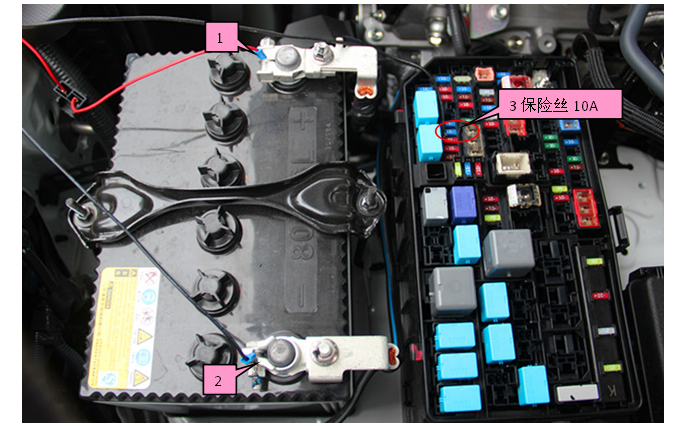

第二步：换掉原车上的大灯总成，将我司配的大线一端其中两线（有U形端子）分别与电瓶的正极（红线）、负极（黑线）对接（如附图1、2），另一条黑线(无U形端子）接在点火开关的保险丝上（图3），另外一端与我司的大灯总成日行灯插头对接，注意短线段接驾驶侧；
第三步：对接上其它所有功能的插头，测试所有功能是否正常；
第四步：锁紧我司的大灯总成，放置好我司的电瓶线，将保险杠装回原车上，锁回所有的螺丝；
第五步：将电瓶线路放置合理后用束线带捆扎后盖上引擎盖即可。
注：日行灯（大亮）在关闭引擎后1分钟左右后熄灯。
