安装说明书

一汽丰田14款新霸道大灯功能及调光说明书

适用车型：14’丰田 霸道（普拉多）

注意事项：

1. 因车体空间不足，只能安装外挂式安定器。

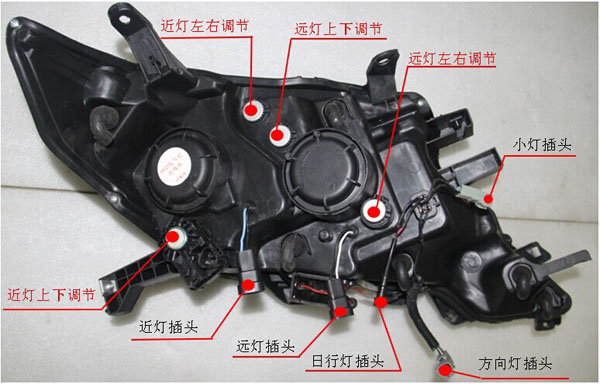

2. 功能接插件根据上图位置说明与原车对接，注意正负不要接反。

3. 日行灯插头仅为带日行灯版大灯总成所有。

4. 整灯出厂前已做配光调整及检测，装车后可根据需求进行微调，切勿大幅度调整。

5. 此款大灯总成适用于原车低配卤素版。

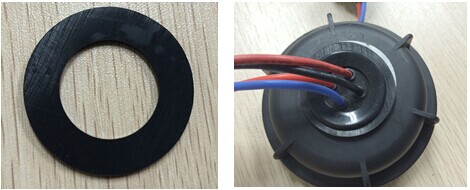

6. 安装外挂式灯泡时，要把说明书袋子里的防水橡皮垫套到灯泡防水橡皮圈内，否则此处会漏水，如下图安装：

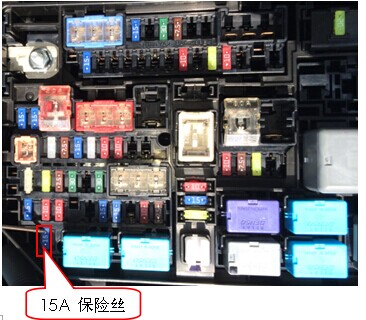

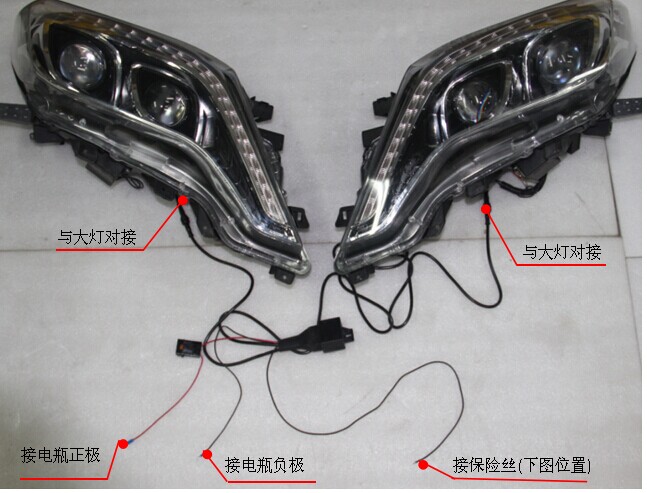

新霸道大灯总成日行灯接线说明：（无日行灯版不用接此大线）
