安装说明书

大众甲壳虫大灯总成功能及调光说明

适用车型：13’大众 甲壳虫
拆装步骤：

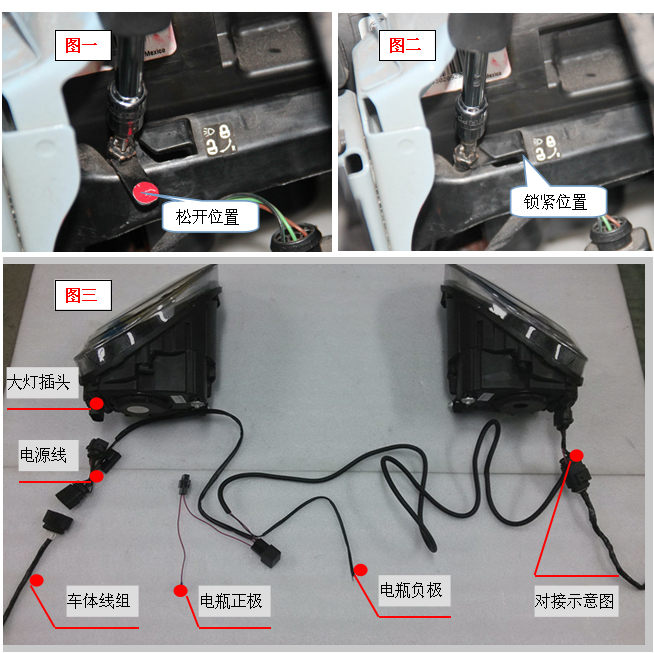

1.打开引擎盖，旋转锁附大灯螺丝，至图一所示位置；向前推出大灯总成，并拔出线束插头；
2.装配大灯附线：十孔插头一头与车体插头对接,一头已大灯插头对接；U形端子安装于电瓶（红正黑负）；
3.旋转锁附大灯螺丝，至图二所示位置；
4.测试功能是否正常，光型调整按下页图中说明进行微调，切勿大幅度调整。

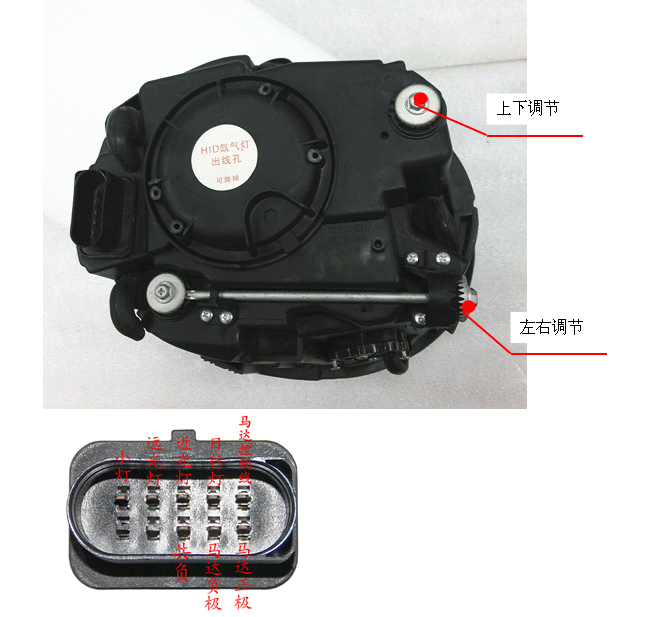

光型调整说明：


线束插头功能说明
