安装说明书

大众新朗逸大灯总成功能及调光说明

适用车型：12’大众朗逸

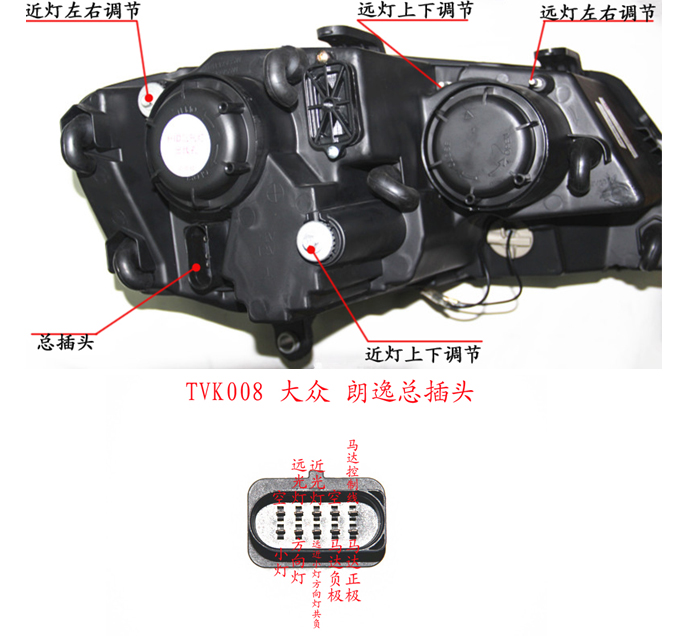

功能说明：

1.总插头：点灯测试时正负极不能接反。
2.因车体空间不足，需装配外挂式安定器，不用解码。

日行灯功能总成接线说明
适用车型：12’大众朗逸
日行灯功能总成安装步骤：
第一步：将车停放于平整干净的平地，拉起手刹熄灭引擎，准备拆卸保险杠的工具；
第二步：将我司的总成纸箱打开，取出两头固定的白色块状EPE，准备放置保险杠用；
第三步：仔细小心拆下前保险杠（注意拔掉雾灯接头），将保险杠正面朝下放置于白色的EPE上；

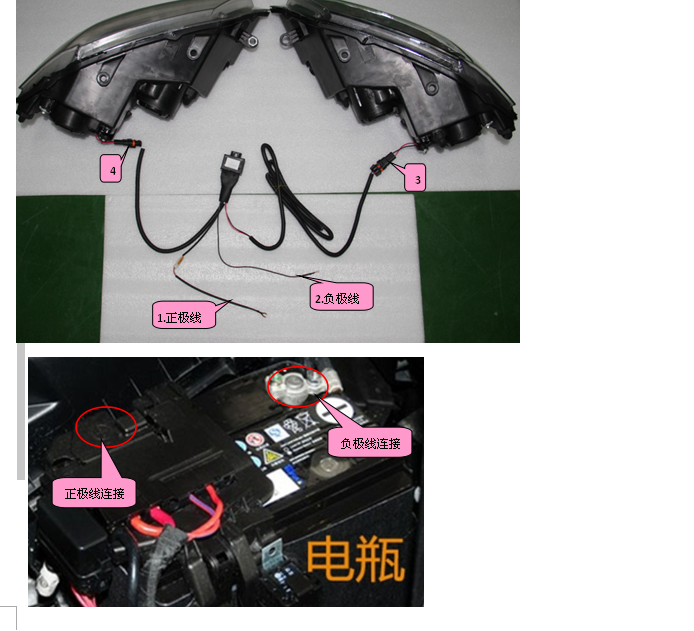

第四步：换掉原车上的大灯总成，将我司配的电瓶线一端两线分别与电瓶的正、负极对接（如附图1、2），另外一端与我司的大灯总成对接（如附图3与4）；
第五步：对接上其它所有功能的插头，测试所有功能是否正常；
第六步：锁紧我司的大灯总成，放置好我司的电瓶线，将保险杠装回原车上，锁回所有的螺丝；
第七步：将电瓶线路放置合理后用束线带捆扎后盖上引擎盖即可。


注：日行灯（大亮）在关闭引擎后3至5秒左  右熄灭。
