起亚狮跑大灯总成功能及调光说明书
发布时间：2014-05-11
适用车型：07’起亚狮跑
狮跑大灯总成安装及日行灯接线说明
适用车型： 07’起亚狮跑
第一步：将车停放于平整干净的平地，拉起手刹熄灭引擎，打开引擎盖；

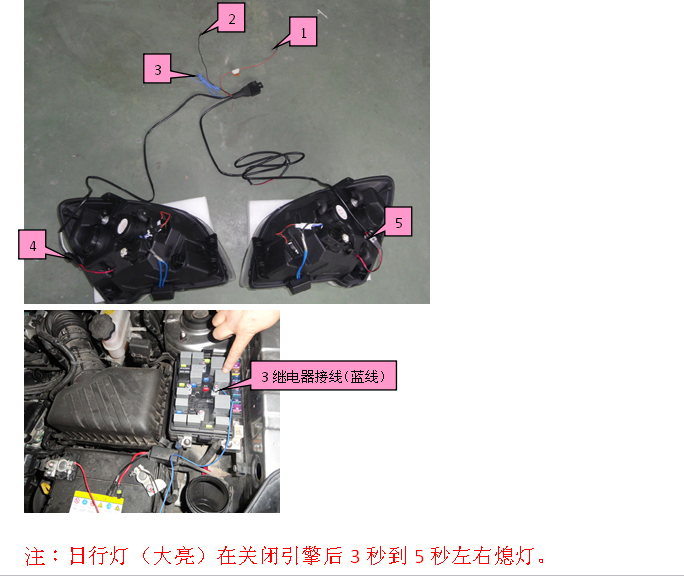

第二步：换掉原车上的大灯总成，将我司配的大线一端其中两线（有U形端子）分别与原车电瓶的正极（红线）和负极对接（黑线）（如附图1、2），另一条黑线(无U形端子）接在继电器上（图3），另外一端与我司的大灯总成的日行灯插头对接（如附图4与5）；

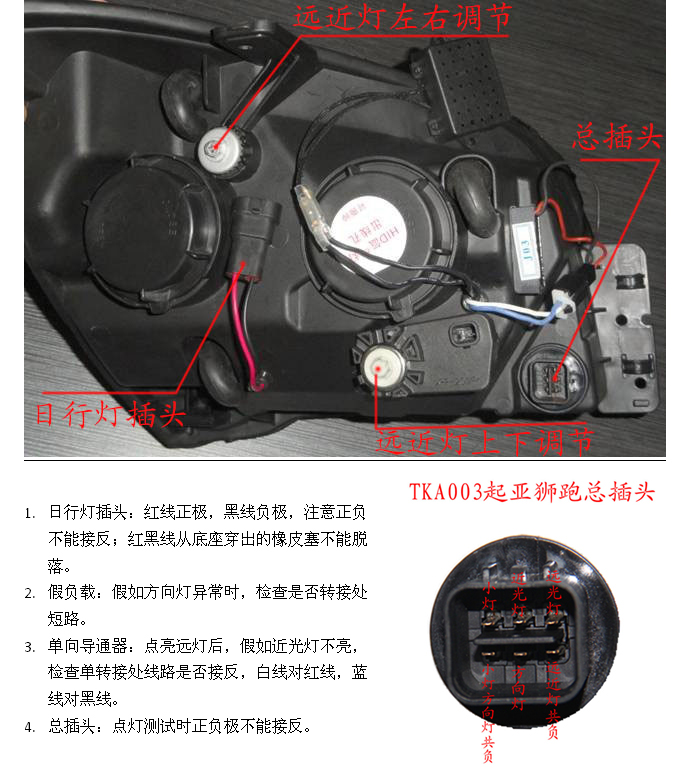

第三步：再对接上其它所有功能的插头，测试所有功能是否正常；
第四步：锁紧我司的大灯总成，调整总成上的合车螺丝高度，把大灯总成与板金的间隙调整至最佳位置，再将保险杠装回原车上，锁紧所有的螺丝，测试所有功能是否正常；
第五步：按照调光说明图片把光形调至合理位置，将我司的大线放置合理后用束线带捆扎，再盖上引擎盖安装完成。

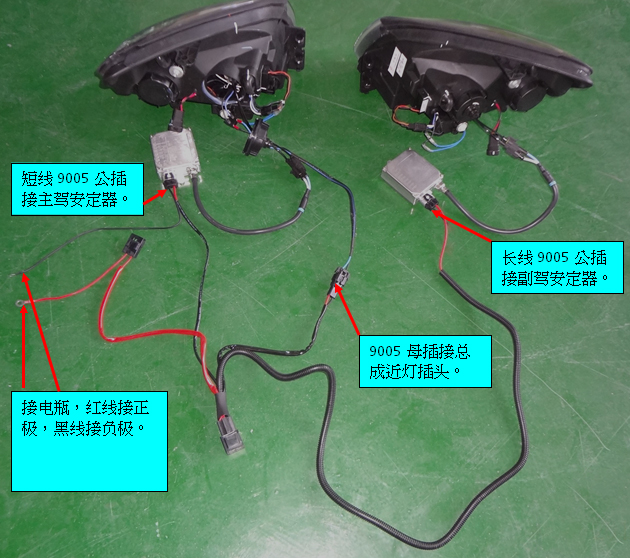

近灯电源线接线说明
由于原车大灯为H4灯泡只为两个远灯，而我司总成有四个远灯，为防止远灯保险丝无法承受而烧掉远灯保险丝，我司配有一条大线用于近灯直接从电瓶供电，接线方法如下：（只适用于外挂式安定器）
