科鲁兹大灯总成功能及调光说明书

发布时间：2014-05-11

适用车型：09’雪佛兰科鲁兹

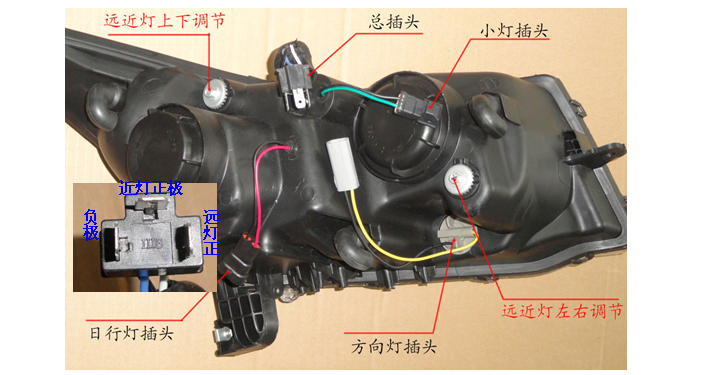

1.远近灯插头：点灯测试时正负极不能接反，三线从底座穿出的橡皮塞不能脱落。
2.小灯：两线从底座穿出的橡皮塞不能脱落。
3.方向灯插头：黄色正极，黑色负极，注意正负不能接反。
4.日行灯插头：红线正极，黑线负极，注意正负不能接反；红黑线橡皮塞不能脱落。

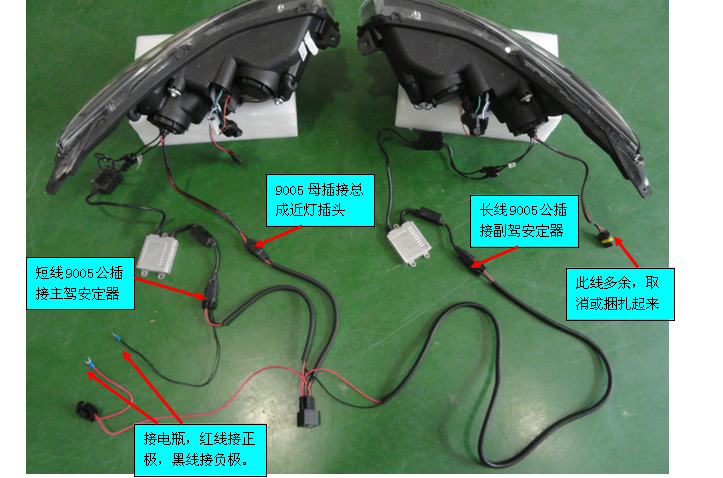

科鲁兹大灯总成安装及日行灯接线说明

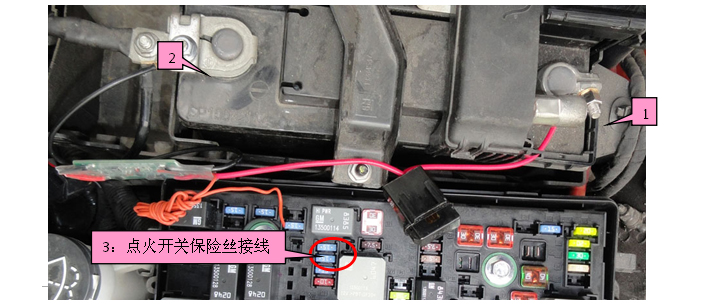

近灯电瓶供电接线说明
由于原车大灯为H4灯泡只为两个远灯，而我司总成有四个远灯，为防止远灯保险丝无法承受而烧掉远灯保险丝，我司配有一条大线用于近灯直接从电瓶供电，接线方法如下：
（此灯只适用于外挂式安定器）
