尼桑逍客大灯总成功能及调光说明书
发布时间：2014-05-11
适用车型：13’日产 逍客

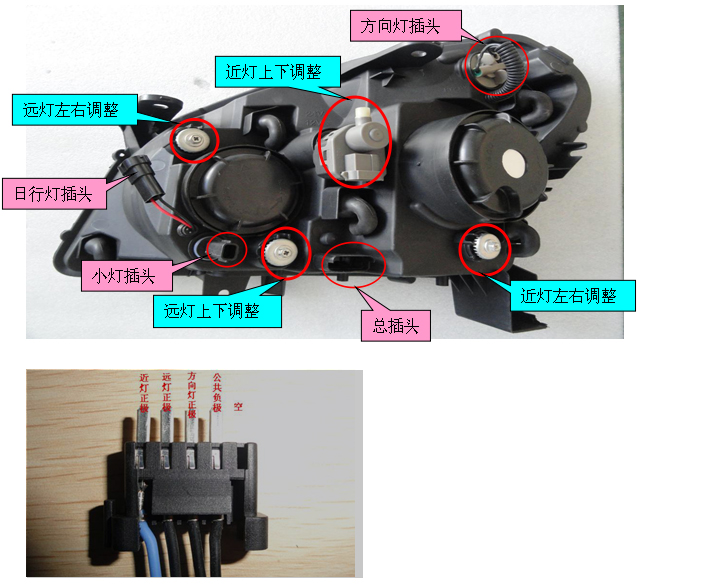

1.日行灯插头：红线正极，黑线负极，注意正负不能接反；红黑线从底座穿出的橡皮塞不能脱落。(仅适用双功能）
2.总插头：点灯测试时正负极不能接反。
3.方向灯：假如方向灯异常时，检查是否转接处短路。
逍客大灯总成安装及日行灯接线说明
适用车型：13’ 日产 逍客（小亮无日行灯功能的不用接此大线）
第一步：将车停放于平整干净的平地，拉起手刹熄灭引擎，仔细小心拆下前保险杠（注意拔掉雾灯接头），。

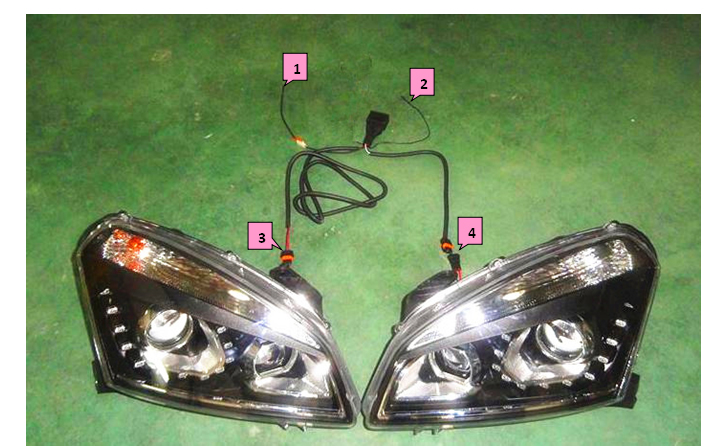

第二步：换掉原车上的大灯总成，将我司配的大线一端其中两线（有U形端子）分别与电瓶的正、负极对接（如附图1、2），另外一端与我司的大灯总成对接（如附图3与4），注意短线段接驾驶侧；
第三步：对接上其它所有功能的插头，测试所有功能是否正常；
第四步：锁紧我司的大灯总成，放置好我司的电瓶线，将保险杠装回原车上，锁回所有的螺丝；
第五步：将电瓶线路放置合理后用束线带捆扎后盖上引擎盖即可
注：日行灯（大亮）在关闭引擎后3~5秒后熄灯。
